پروفیل های صنعتی چیستند؟ و چگونه انتخاب بهینه انجام دهیم
پروفیلهای صنعتی چیستند؟
پروفیلهای صنعتی محصولات فولادی یا فلزی هستند که در فرآیندهای نورد گرم یا سرد، به اشکال مقطعی خاص تولید میشوند. این محصولات که به عنوان اسکلت اصلی سازههای فلزی شناخته میشوند، نقش حیاتی در ساختوساز، صنعت و تولید دارند.
پروفیلهای صنعتی به دلیل نسبت استحکام به وزن بالا، سرعت نصب و قابلیت اطمینان، به یکی از محبوبترین گزینهها در پروژههای ساختمانی، صنعتی و زیرساختی تبدیل شدهاند. در این مقاله جامع، به بررسی کامل انواع پروفیلها، کاربردها و معیارهای انتخاب بهینه میپردازیم.
۸۰%
کاربرد در ساختوساز
۵۰۰+
انواع و سایز مختلف
۱۰۰ سال
عمر مفید با نگهداری

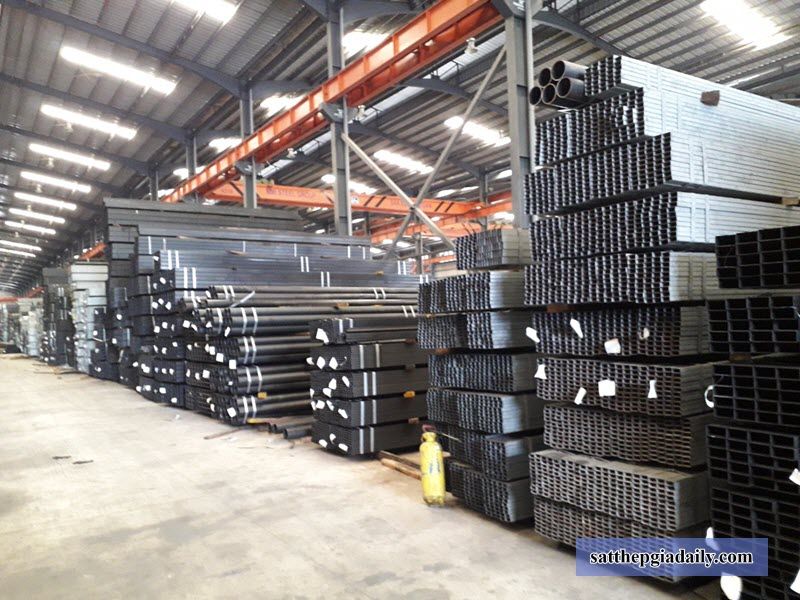

انواع پروفیلهای صنعتی و کاربردها
پروفیلهای صنعتی بر اساس شکل مقطع، روش تولید و کاربرد به دستههای مختلفی تقسیم میشوند. شناخت صحیح هر نوع، کلید انتخاب بهینه برای پروژه شماست.
۱. تیرآهن (I-Beam / IPE / INP)
🏗️
تیرآهن - قدرتمندترین پروفیل باربر
تیرآهن با مقطع I شکل، پرکاربردترین پروفیل در سازههای فلزی است که به دلیل مقاومت بالا در برابر خمش، برای تیرهای اصلی استفاده میشود.
انواع تیرآهن:
- IPE (European Standard): بالهای موازی، استاندارد اروپایی
- INP (Normal Profile): بالهای شیبدار، استاندارد قدیمی
- IPN: تیرآهن نرمال با بالهای شیبدار
- HEA, HEB: تیرآهنهای سنگین با بالهای پهنتر
کاربردهای اصلی:
- تیرهای سقف و کف در ساختمانها
- پلها و سازههای راه و راهآهن
- خرپاها و سازههای دهانه بزرگ
- جرثقیلهای سقفی
- ستونها در ساختمانهای بلند
۲. ناودانی (UPN / UPE / Channel)
📐
ناودانی - انعطافپذیری در طراحی
ناودانی با مقطع U شکل، پروفیلی همهکاره است که در کاربردهای متنوع ساختمانی و صنعتی استفاده میشود.
انواع ناودانی:
- UPN: ناودانی استاندارد با بالهای شیبدار
- UPE: ناودانی با بالهای موازی (بهینهتر)
- Cold Formed Channel: ناودانی سرد نورد برای سازههای سبک
کاربردهای رایج:
- تیرهای فرعی و سپری
- اسکلت دیوارهای پیشساخته
- خرپاهای سقف شیبدار
- قابهای درب و پنجره صنعتی
- قفسهبندی انبارها
۳. نبشی (Angle / L-Profile)
🔧
نبشی - ساده و کاربردی
نبشی با مقطع L شکل، سادهترین و پرکاربردترین پروفیل در اتصالات و سازههای سبک است.
انواع نبشی:
- نبشی بال مساوی: دو بال با عرض یکسان
- نبشی بال نامساوی: دو بال با عرض متفاوت
- نبشی سرد نورد: برای سازههای سبک
کاربردها:
- مهاربندها و اتصالات
- دکلهای مخابراتی و برق
- سازههای نگهدارنده
- نردهها و حفاظها
- اسکلت سقفهای کاذب
۴. قوطی (Box Section / RHS)
⬜
قوطی - مقاومت یکنواخت
پروفیل قوطی با مقطع مربع یا مستطیل توخالی، مقاومت یکسان در تمام جهات دارد.
انواع:
- قوطی مربع: ابعاد متساوی
- قوطی مستطیل: ابعاد نامتساوی
- قوطی گرد: مقطع دایرهای
کاربردها:
- ستونهای فشاری
- اسکلت سازههای فضاکار
- درب و پنجرههای فلزی
- مبلمان شهری
- سازههای نمایشگاهی
۵. میلگرد و لوله صنعتی
⭕
میلگرد و لوله - تنوع در مقاطع گرد
پروفیلهای گرد با کاربردهای تخصصی در صنعت و ساختمان.
انواع:
- میلگرد ساده: سطح صاف
- میلگرد آجدار: برای بتن آرمه
- لوله سیاه: بدون پوشش
- لوله گالوانیزه: با پوشش روی
- لوله درزدار/بدون درز: بسته به روش تولید
| نوع پروفیل | شکل مقطع | مقاومت خمشی | کاربرد اصلی | محدوده قیمت |
|---|---|---|---|---|
| تیرآهن IPE | I شکل | بسیار بالا | تیرهای اصلی | متوسط-بالا |
| ناودانی UPN | U شکل | متوسط-بالا | تیرهای فرعی | متوسط |
| نبشی | L شکل | پایین-متوسط | اتصالات | پایین |
| قوطی | مربع/مستطیل | بالا | ستونها | متوسط-بالا |
| لوله | دایرهای | متوسط | سیستمهای لولهکشی | متوسط |

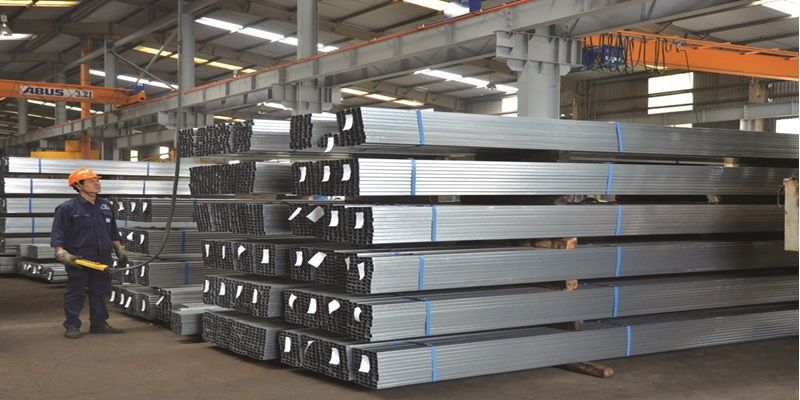

ویژگیهای فنی و مشخصات مهم
۱. خواص مکانیکی فولاد
پارامترهای کلیدی:
- تنش تسلیم (Yield Strength): حداکثر تنشی که فولاد بدون تغییر شکل دائمی تحمل میکند
- تنش نهایی (Ultimate Strength): حداکثر تنش قبل از پارگی
- ازدیاد طول (Elongation): درصد افزایش طول تا نقطه پارگی
- سختی (Hardness): مقاومت در برابر نفوذ و خراش
- انعطافپذیری (Ductility): قابلیت تغییر شکل بدون شکست
۲. گریدهای فولاد رایج
| گرید فولاد | تنش تسلیم (MPa) | استاندارد | کاربرد |
|---|---|---|---|
| ST37 / S235 | ۲۳۵-۲۴۰ | DIN / EN | سازههای معمولی |
| ST52 / S355 | ۳۵۵-۳۶۰ | DIN / EN | سازههای سنگین |
| A36 | ۲۵۰ | ASTM | استاندارد آمریکایی |
| S275 | ۲۷۵ | EN | سازههای متوسط |
| S460 | ۴۶۰ | EN | سازههای ویژه |
۳. ابعاد و مشخصات هندسی
نکته مهم: هر پروفیل با مشخصات هندسی خاصی شناخته میشود که شامل ارتفاع، عرض، ضخامت جان و بال، و وزن واحد است. این مشخصات در محاسبات سازه نقش حیاتی دارند.
📏 ابعاد مقطع
- ارتفاع (h)
- عرض (b)
- ضخامت جان (tw)
- ضخامت بال (tf)
⚖️ وزن و چگالی
- وزن واحد (kg/m)
- سطح مقطع (cm²)
- چگالی فولاد (۷۸۵۰ kg/m³)
🔢 مشخصات مقاومتی
- ممان اینرسی (I)
- مدول مقطع (W)
- شعاع ژیراسیون (i)

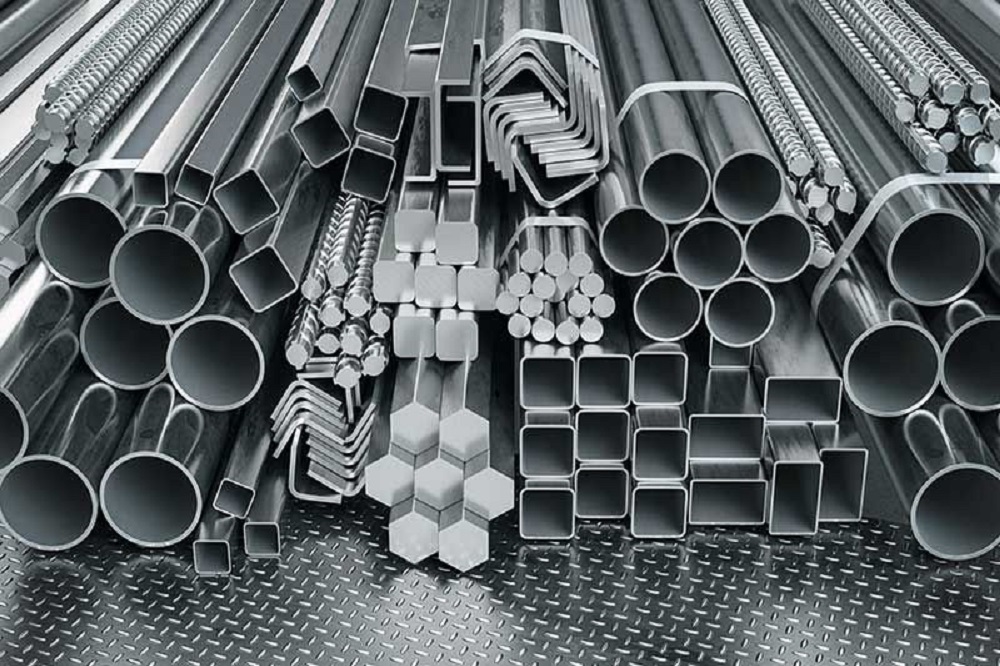

کاربردهای صنعتی و ساختمانی پروفیلها
۱. ساختمانسازی
🏢
کاربردهای ساختمانی
- اسکلت فلزی ساختمانهای بلند مرتبه
- سقفها و کفهای فلزی
- ستونها و تیرهای باربر
- نماهای ساختمانی
- راهپلههای فلزی
- اتصالات و جزئیات سازهای
۲. صنعت و تولید
🏭 سالنهای صنعتی
- سولهها و انبارها
- سالنهای تولید
- کارخانجات
- سردخانهها
⚙️ تجهیزات صنعتی
- سکوهای کار
- شاسی ماشینآلات
- سیستمهای جرثقیل
- قفسهبندی صنعتی
🔩 ساخت و تولید
- کانتینرها
- تانکها
- اسکلت خودرو
- کیوسکها
۳. زیرساختها
پروژههای زیرساختی:
- پلها: پلهای فلزی عابر پیاده و خودرو
- راهآهن: اسکلت ایستگاهها و سکوها
- مخابرات: دکلهای مخابراتی و آنتن
- انرژی: دکلهای برق و سازههای نیروگاهی
- نفت و گاز: سکوهای نگهدارنده و لولهکشی
چگونه بهترین پروفیل را انتخاب کنیم؟
انتخاب پروفیل مناسب یک فرآیند چندمرحلهای است که نیازمند توجه به عوامل فنی، اقتصادی و اجرایی است.
۱. تحلیل نیازمندیهای سازه
📊
مراحل تحلیل سازهای
- تعیین بارها: محاسبه بار مرده، زنده، باد، زلزله و برف
- تحلیل سازه: استفاده از نرمافزارهای تحلیل (ETABS، SAP2000)
- محاسبه نیروها: تعیین نیروهای داخلی در هر عضو
- انتخاب مقطع: بر اساس ظرفیت باربری مورد نیاز
- کنترل تغییر شکل: بررسی خیز و جابجایی
- بهینهسازی: کاهش وزن و هزینه با حفظ ایمنی
هشدار: محاسبات سازه باید توسط مهندس سازه دارای صلاحیت انجام شود. هرگز بدون محاسبات مهندسی اقدام به اجرا نکنید.
۲. معیارهای انتخاب
💪
مقاومت و استحکام
- ظرفیت باربری کافی
- مقاومت در برابر خمش و فشار
- پایداری جانبی
- مقاومت در برابر پیچش
💰
اقتصاد پروژه
- هزینه مواد
- هزینه حملونقل
- هزینه نصب و اجرا
- هزینه نگهداری
🔧
سهولت اجرا
- قابلیت دسترسی
- سهولت جوشکاری
- امکان پیچکاری
- سرعت نصب
۳. استانداردها و مقررات
استانداردهای مهم در ایران:
- مبحث ۱۰ مقررات ملی: طراحی و اجرای ساختمانهای فولادی
- استانداردهای ISIRI: استانداردهای ملی ایران برای محصولات فولادی
- AISC 360: استاندارد آمریکایی طراحی سازههای فولادی
- EN 1993 (Eurocode 3): استاندارد اروپایی سازههای فولادی
- DIN استانداردهای: استانداردهای آلمانی پروفیلها
۴. کنترل کیفیت
چکلیست کنترل کیفیت:
- بررسی گواهینامه کیفیت و آزمایشات مکانیکی
- اندازهگیری دقیق ابعاد مقطع
- بررسی صافی و راستی پروفیل
- کنترل سطح (عاری از ترک، تاول و خوردگی)
- تطابق با مشخصات نقشه و محاسبات
- بررسی برچسب و مشخصات تولیدکننده
راهنمای خرید حرفهای پروفیلهای صنعتی
۱. انتخاب تامینکننده معتبر
🏆
ویژگیهای فروشنده معتبر
- داشتن مجوزهای قانونی و گواهینامههای استاندارد
- سابقه کاری درخشان و مراجع معتبر
- تنوع محصولات در انبار
- ارائه گواهینامه کارخانه سازنده
- قیمتگذاری شفاف و رقابتی
- خدمات پس از فروش
- امکان برش و آمادهسازی
۲. محاسبه مقدار مورد نیاز
فرمول محاسبه وزن:
وزن کل (کیلوگرم) = طول کل (متر) × وزن واحد پروفیل (kg/m)
نکته: معمولاً ۵-۱۰% ضایعات و اتلاف در نظر گرفته میشود.
وزن کل (کیلوگرم) = طول کل (متر) × وزن واحد پروفیل (kg/m)
نکته: معمولاً ۵-۱۰% ضایعات و اتلاف در نظر گرفته میشود.
۳. بازرسی هنگام خرید
✅ بررسی ظاهری
- عدم خمیدگی
- سطح صاف و یکنواخت
- عدم زنگزدگی
- رنگ یکنواخت
📏 اندازهگیری
- ابعاد مقطع
- طول شاخهها
- ضخامت دیواره
- وزن واقعی
📄 اسناد
- گواهینامه کیفیت
- فاکتور رسمی
- برچسب تولید
- ضمانتنامه
۴. حمل و نگهداری
نکات حملونقل ایمن:
- استفاده از وسیله نقلیه مناسب با طول بار
- بستهبندی مناسب برای جلوگیری از خمش
- بیمه محموله
- تخلیه با تجهیزات مکانیکی
- انبارداری در محل خشک و تهویهشده
- قرارگیری روی تکیهگاههای چوبی
- پوشش دادن در محیطهای رطوبتدار
نکات فنی نصب و اجرا
۱. روشهای اتصال
🔥
جوشکاری
مزایا:
- اتصال دائمی و قوی
- عدم نیاز به سوراخکاری
- مناسب برای اتصالات پیچیده
معایب:
- نیاز به نیروی متخصص
- زمانبر
- غیرقابل بازگشت
🔩
پیچ و مهره
مزایا:
- نصب سریع
- قابل باز کردن
- کنترل کیفیت آسانتر
معایب:
- نیاز به سوراخکاری دقیق
- هزینه بالاتر پیچها
- احتمال شل شدن
۲. ایمنی در اجرا
نکات ایمنی حیاتی:
- استفاده از تجهیزات حفاظت فردی (کلاه، کمربند، عینک، دستکش)
- نصب داربست و سکوی کار ایمن
- بازرسی ابزار و تجهیزات قبل از کار
- آموزش کاربران و اپراتورها
- رعایت استانداردهای ایمنی جوشکاری
- تهویه مناسب محیط کار
- حضور ناظر ایمنی در پروژه
نگهداری و افزایش عمر مفید
۱. برنامه بازرسی دورهای
| نوع بازرسی | زمان | موارد بررسی |
|---|---|---|
| بازرسی ماهانه | هر ماه | بررسی ظاهری، رنگ، پیچها |
| بازرسی سالانه | سالی یکبار | خورندگی، تغییر شکل، اتصالات |
| بازرسی سهساله | هر ۳ سال | تستهای غیرمخرب، جوشها |
| بازرسی ویژه | پس از حوادث | بررسی دقیق کلیه اجزا |
۲. محافظت در برابر خورندگی
روشهای محافظت:
- رنگآمیزی: رنگهای ضد زنگ و آببندی
- گالوانیزه: پوشش روی داغ برای حفاظت بلندمدت
- فسفاته: پیشدرمان قبل از رنگ
- پوشش پودری: الکترواستاتیک با دوام بالا
- پوشش اپوکسی: برای محیطهای خورنده
سوالات متداول
❓
تفاوت IPE و INP چیست؟
IPE (I-Profile European) دارای بالهای موازی و استاندارد اروپایی است، در حالی که INP (I-Profile Normal) بالهای شیبدار دارد. IPE بهینهتر و پرکاربردتر است.
❓
آیا میتوان پروفیلها را برش داد؟
بله، بیشتر تامینکنندگان معتبر خدمات برش با دقت بالا را ارائه میدهند. این کار باعث کاهش ضایعات و افزایش سرعت اجرا میشود.
❓
عمر مفید سازه فلزی چقدر است؟
با طراحی صحیح، نگهداری منظم و محافظت در برابر خورندگی، عمر مفید سازههای فلزی میتواند به ۱۰۰ سال هم برسد.
❓
چگونه از اصالت پروفیل اطمینان حاصل کنیم؟
از فروشندگان معتبر خرید کنید، گواهینامه کیفیت کارخانه را دریافت کنید، و در صورت نیاز، آزمایش مکانیکی انجام دهید.
جمعبندی
پروفیلهای صنعتی قلب تپنده سازههای فلزی هستند و انتخاب صحیح آنها تاثیر مستقیم بر ایمنی، دوام، اقتصاد و کیفیت پروژه دارد. در این مقاله جامع، سعی شد تا تمامی جنبههای مهم از شناخت انواع پروفیل تا نکات انتخاب، خرید، نصب و نگهداری بررسی شود.
"انتخاب هوشمندانه پروفیل مناسب، اولین قدم در ساخت یک سازه ایمن، مقاوم و اقتصادی است."
نکات کلیدی برای به خاطر سپردن:
- همیشه محاسبات سازه را به مهندس متخصص بسپارید
- از محصولات استاندارد با گواهینامه معتبر استفاده کنید
- کیفیت را بر قیمت پایین ترجیح دهید
- از تامینکنندگان معتبر خرید کنید
- نگهداری دورهای را جدی بگیرید
